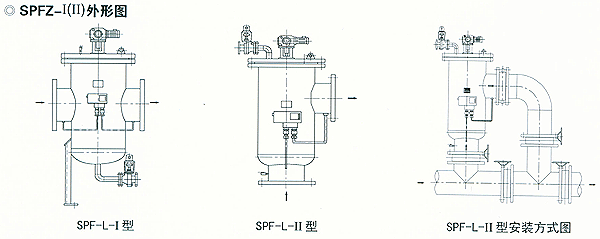

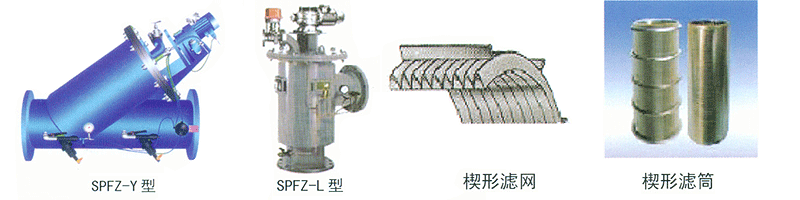

2、刷式自清洗过滤器SPFZ—Y,SPFZ—L—I(Ⅱ)型

※刷式自清洗过滤器为全自动自清洗电动装置,可减少维修保养费用。并对下游设备进行安全保护。※刷式自清洗过滤器采用节省空间的精密设计,线型结构。※刷式自清洗过滤器采用高精度,高强度楔形滤网,过滤精度可由100~3000微米。※刷式自清洗过滤器清洗方式简单,不锈钢刷式。※刷式自清洗过滤器反洗时不断流。※刷式自清洗过滤器反洗水量极少,不超过总流量的1%。※刷式自清洗过滤器适用于大流量,污染程度高的场合。

应用领域 ※环保水处理 ※钢铁工业 ※冶金工业 ※化学工业 ※塑料工业 ※农业灌溉

工作原理
  滤:流体从进口流入,从过滤器内楔形滤筒细小的缝隙中流出,杂质微粒很容易被截留下来,杂质微粒在滤网表面积聚时,会产生压差。  洗:当进出口压差达到0.5kgcm2时,过滤器的反洗系统会开始自动工作。操作由设置在本体上的压差控制器,电动排污阀及靠马达带动的一个能旋转的不锈钢清洗刷,杂质微粒很容易被钢刷刷下来,然后经排污阀排出,反洗时间持续15秒,反洗时不断流。  制:

当不同的压力通过过滤网达到预定值时,差压控制器就会发信号给PLC控制器,控制器便启动马达及排污阀,开始清冼,如出现故障,一直有压降,过滤器将一直处于清洗状态并发出报警信号,反洗操作的持续时间被控制在5分钟内。

技术参数

****流量
1000m3/h
依据过滤精度及杂质含量可向本公司咨询,
最小工作压力
0.2MPa(g)
我公司提供最适合的机型.
****工作压力
1.6MPa(g)
进出口通径
DN50~DN400
特殊要求可定制
最高工作温度
80℃
法兰标准HG20592-97,特殊要求可定制
过滤精度
100~3000μm
特殊要求可定制
滤网材质
可根据要求定做304,316或316L不锈钢
设备材质
可根据要求定做碳钢或304,316,316L,不锈钢
电机功率
0.37~0.75KW
电源电压
380V,50Hz,3相
反洗流量
小于总流量的1%
反洗时间
15 秒
反洗压差
0.5kg/cm2
可根据工艺要求自行设定


安装尺寸表(SPFZ-Y型)

公称直径
安装尺寸(mm)
排 污 阀
参考流量m3/h
L
H
DN50
600
400
DN20
25
DN65
600
450
DN20
30
DN80
700
500
DN20
50
DN100
800
550
DN25
80
DN125
900
600
DN25
125
DN150
950
650
DN25
150
DN200
1050
650
DN32
200
DN250
1250
750
DN40
380
DN300
1500
1020
DN40
500
DN350
1800
1240
DN50
800
DN400
1800
1310
DN50
1000

注:表中流量值为水流量值

说明:由于物料特性各不相同,我们将根据相关参数定性设计,请详细提供以下参数(流量m3/h、过滤精度u m、压力Mpa、密度ks/m3、粘度CP)并致电本公司索取相关产品安装图。
