一、功能与用途
P型自动排污过滤器适用于各种供水系统、工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，可以滤去水中的各种机械杂质，确保系统设备的安全可靠运行。
二、技术特点
可在线运行：无需接旁路，反冲时无需停机，过滤反冲效果好
使用寿命长：滤筒采用不锈钢楔形条或不锈钢冲孔板制造，可用20年
过滤精度范围广：采用不锈钢楔形条时d=0.5-2.0㎜,常规1.2 ㎜
采用不锈钢冲孔板时d=2.5-4.0㎜
三、设备结构与工作原理
P型自动排污过滤器主要由优质碳钢筒体、特殊结构的不锈钢楔形滤网或不锈钢冲孔板滤网、水流导向阀及排污装置组成。当过滤器工作时，水流导向阀处于开启状态，水流由入口进入过滤器，经过滤网过滤到出口（见图1、图3）。当过滤器需要排污时，关闭水流导向阀，打开排污阀，水流经滤网前半段过滤，一部分水流由出口流入系统，另一部分水流由滤网后半段外侧流入内侧，经排污口排出，起到对滤网的反冲洗作用（见图2、图4）。这样整个冲洗过程中系统仍可正常运行，无需停机。
水流导向阀的开启机构分手动和电动两种，手动开启机构小规格时采用手柄开启，大规格（DN500以上）时根据用户需要可采用手动蜗轮开启机构；电动开启机构分定时控制和压差控制两种方式，采用定时控制时，设有微电脑定时时控开关，可按设定时间要求实现自动清洗排污；采用压差控制时，安装有差压控制器，当进出水口的压差达到设定值（一般取为0.04MPa）时,
可实现自动清洗排污。此时排污口安装电动排污阀，水流导向阀和电动排污阀实现联动。
P型自动排污过滤器有PⅠ型和PⅡ型两种形式，PⅠ型的进出口水流方向呈直角布置，PⅡ型的进出口水流方向呈直通布置。

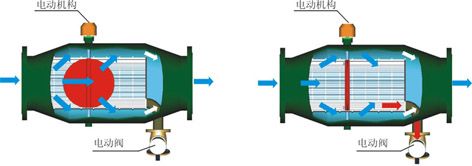

图1 正常过滤状态（水流导向阀开启） 图2 反冲排污状态（水流导向阀关闭）

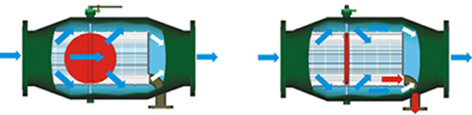

图3 正常过滤状态（水流导向阀开启） 图4 反冲排污状态（水流导向阀关闭）

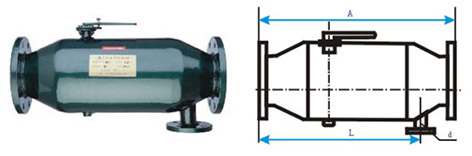

DAG-PⅠ型

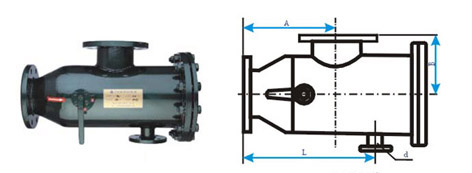

DAG-P Ⅱ型
四、设备选型
1、规格确定
设备规格一般按系统管道的公称尺寸确定，即设备的出入口公称尺寸应和系统管道的公称尺寸一致；规格参数表中的****流量是按流速2.8m/s计算的，设计流量是按流速1.5m/s计算的，****流量是指短时间内允许通过的流量。设计流量还和过滤系数有关，表中数据是按照过滤系数为3.5-4时选取的，如过滤系数减小，设计流量应降低，如过滤精度增加，设计流量可增加，但不超过****流量值。当设备的设计流量达不到系统设计的要求时，应增大设备的规格，直至满足为止。
2、型号确定
从安装方式分，有PⅠ、PⅡ型二种型式，PⅠ型的进出口水流方向呈直角布置，PⅡ型的进出口水流方向呈直通布置。PⅠ型应安装在直角转弯的管道上，PⅡ型可安装在水平直管及立管上。
从操纵方式分，有手动及电动两种，手动操作是需要人工进行反冲洗操作，即按规定的时间由人工开关水流导向阀及排污阀完成排污。电动操作又分为定时控制和压差控制两种，需在订货时标明。
3、压力等级确定
本设备常规公称压力为1.6
MPa，其他压力等级可根据用户要求订货，订货时必须在在合同上注明公称压力。
4、过滤精度的确定
采用楔形滤网常规的过滤精度为1.2㎜，若用户有特殊过滤精度要求，可在0.5-2.5㎜范围内进行选取，采用冲孔板滤网常规的过滤精度为3㎜，可在2.5-4㎜范围内进行选取,并在合同中注明特殊订制。
五、设备安装
1、过滤器应安装在带正压力的流体管道上，避免安装在呈低压或负压状态的回水管道或水泵的抽水管段。
2、PⅠ型的进出口水流方向呈直角布置，PⅡ型的进出口水流方向呈直通布置。PⅠ型应安装在直角转弯的管道上，PⅡ型可安装在水平直管及立管上，垂直安装时水流方向应是从上向下，安装时应注意外壳上箭头方向必须与水流方向一致。
3、手动操作的过滤器排污阀由用户自备。
4、电动操作的过滤器，电控箱及排污电动阀随机供应，已接好线并按初始值调试完毕，用户只需备有220V/50HZ电源。
六、规格型号与技术参数
规格型号 |
进出口尺寸 |
A
mm |
B
mm |
L
mm |
重量
kg |
d
mm |
****流量
th |
设计流量
t/h |
电动装置
功率 |
手动 |
电动 |
mm |
in |
2PI |
2DPI |
50 |
2 |
200 |
130 |
300 |
21/33 |
25 |
19 |
10 |
2×10
=20w
2×10
=20w |
2PII |
2DPII |
370 |
/ |
300 |
13/25 |
2.5PI |
2.5DPI |
65 |
2.5 |
200 |
130 |
300 |
23/35 |
25 |
32 |
18 |
2.5PII |
2.5DPII |
370 |
/ |
300 |
15/27 |
3PI |
3DPI |
80 |
3 |
260 |
150 |
360 |
29/41 |
25 |
50 |
27 |
3PII |
3DPII |
460 |
/ |
370 |
17/29 |
4PI |
4DPI |
100 |
4 |
300 |
180 |
410 |
40/52 |
25 |
80 |
42 |
4PII |
4DPII |
480 |
/ |
390 |
23/35 |
5PI |
5DPI |
125 |
5 |
320 |
220 |
450 |
59/71 |
40 |
125 |
66 |
5PII |
5DPII |
590 |
/ |
470 |
38/50 |
6PI |
6DPI |
150 |
6 |
380 |
240 |
520 |
81/93 |
40 |
180 |
95 |
6PII |
6DPII |
670 |
/ |
530 |
52/64 |
8PI |
8DPI |
200 |
8 |
400 |
280 |
580 |
104/122 |
50 |
320 |
170 |
8PII |
8DPII |
750 |
/ |
610 |
79/97 |
10PI |
10DPI |
250 |
10 |
500 |
320 |
700 |
150/168 |
50 |
490 |
265 |
10PII |
10DPII |
850 |
/ |
710 |
118/136 |
12PI |
12DPI |
300 |
12 |
650 |
350 |
900 |
195/225 |
65 |
710 |
380 |
2×30
=60w |
12PII |
12DPII |
1100 |
/ |
905 |
160/190 |
14PI |
14DPI |
350 |
14 |
670 |
370 |
940 |
250/280 |
65 |
970 |
520 |
14PII |
14DPII |
1200 |
/ |
975 |
235/265 |
16PI |
16DPI |
400 |
16 |
720 |
420 |
1020 |
328/358 |
65 |
1260 |
680 |
16PII |
16DPII |
1300 |
/ |
1045 |
291/321 |
18PI |
18DPI |
450 |
18 |
870 |
460 |
1200 |
480/530 |
100 |
1600 |
860 |
18PII |
18DPII |
1540 |
/ |
1210 |
405/455 |
20PI |
20DPI |
500 |
20 |
995 |
550 |
1375 |
640/690 |
100 |
1970 |
1060 |
20PII |
20DPII |
1720 |
/ |
1350 |
516/566 |
24PI |
24DPI |
600 |
24 |
1140 |
600 |
1600 |
853/903 |
100 |
2850 |
1520 |
24PII |
24DPII |
1920 |
/ |
1540 |
729/779 |
注：1、工作压力：1.6MPa
2、工作温度≤90℃
3、局部阻力系数≤2.5
4、法兰连接尺寸按GB9119.8-88
5、重量栏中分子为手动过滤器，分母为电动过滤器
6、常规过滤精度：楔形滤网d=1.2㎜，冲孔滤网d=3㎜
7、其他工作压力、过滤精度及规格尺寸可按用户要求特殊制造
|
