■[产品结构、工作原理]

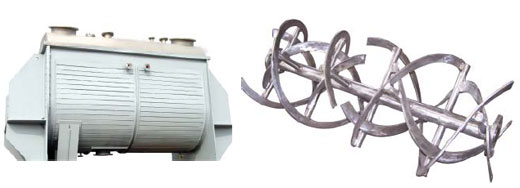

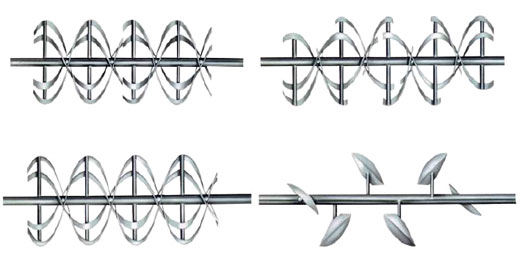

HTM型螺条式混合机主要有传动部件、筒体、筒盖、特殊布置的螺条主轴、出料阀等组成。该螺条式混合机由电机经减速机驱动特殊布置的螺条主轴旋转，中心出料时外部的螺条将物料移到中心位置，内部的螺条将物料推向端板，两股物料作相互扩散、对流、剪切、错位和辐射状运动，从而使物料在极短的时间内达到混合均匀的效果。根据物料特性可选用--连续式螺条、断续式螺条和桨叶式螺条。三种螺条根据出料点不同可以排列成中心和端部卸料两种形式。
■[应用领域]
该螺条式混合机主要用于化工、制药、食品、农药、塑料、颜料、化妆品和饲料添加剂等行业的粉状和颗粒物料混合。
■ [ 主要性参数及技术规格]
型 号
|
处理能力m3
|
动力KW
|
主轴转速rpm
|
外形三维尺寸(mm)
|
长A |
宽B |
高H |
HTM-1 |
0.028 |
1.1 |
80 |
1050 |
600 |
700 |
HTM-5 |
0.142 |
2.2 |
60 |
1700 |
1000 |
1030 |
HTM-10 |
0.283 |
5.5 |
60 |
2200 |
1020 |
1000 |
HTM-18 |
0.5 |
7.5 |
55 |
2500 |
1100 |
1130 |
HTM-25 |
0.7 |
11 |
45 |
2550 |
1250 |
1200 |
HTM-36 |
1.0 |
15 |
45 |
3010 |
1810 |
1200 |
HTM-52 |
1.5 |
18.5 |
40 |
3100 |
1950 |
1350 |
HTM-71 |
2.0 |
18.5 |
35 |
3800 |
2180 |
2130 |
HTM-100 |
2.8 |
22 |
25 |
4210 |
2300 |
2180 |
HTM-180 |
5.1 |
37 |
20 |
4720 |
2920 |
2240 |
HTM-270 |
7.6 |
45 |
20 |
5000 |
3400 |
2350 |
HTM-515 |
14.6 |
90 |
15 |
6450 |
4000 |
3200 |
■[本厂该产品先进之处、品质保证]
1、用本厂特殊设计的传动齿轮箱，结构紧凑，传动精确，寿命长，噪声低，安装简单。
2、焊接筒体，增加整体刚性，无泄漏，减少卫生死角，美观大方。
3、分段式法兰联结主轴，确保主轴应有的加工精度。
4、嵌装式机械、盘根双道密封确保零泄漏。
|
