  SQS系列汽水混合器是新型节能环保产品,它是利用蒸汽与水直接混合将水加热,具有低噪声、无振动、热交换效率高、节省能源等特点,被广泛地使用在生活、生产用热水及热水采暖和热力除氧等系统中,该加热器主要由喷管、壳体、网板、垫圈等部分组成,被加热水通过呈拉尔管状的喷管时,蒸汽从喷管外侧通过管壁上许多斜向的小孔喷入水中,二者在高速流动中瞬间良好混合,以达到加热的目的 。
SQS 系 列 汽 水 混 合 器


一、产品简介
SQS系列汽水混合器是我公司开发研制的新型节能环保产品,它是利用蒸汽与水直接混合将水加热,具有低噪声、无振动、热交换效率高、节省能源等特点,被广泛地使用在生活、生产用热水采暖和热力除氧等系统中。长期运行实践证明,该产品使用效果良好,尤其经过我公司为用户配套供应大小头、各种阀门、仪表、水泵、温控器等后,给用户带来的方便,同时保障了系统的正常运行。
二、结构及原理
该混合器主要由喷管、壳体、网板、垫圈等部分组成。被加热水通过呈拉伐尔管状的喷管时,蒸汽从喷管外侧通过管壁上许多斜向小孔喷入水中,两者在高速流动中瞬时良好混合,以达到加热水的目的 ,调节蒸汽侧阀门(手动或电动调节阀),就可得到所需温度的热水。
三、工作特性
  对于不同型号规格的加热器,为了加热不同温度的热水,在额定流量D1(t/h)下,所需蒸汽量可由下式计算:
D0=D1C1(T2-T1)/(i0"-C2T2)=D1(qT2-qT1)/(i"-C2T2)
式中:
C1-水在T1温度下比热(KJ/Kg·℃)
C2-水在T2温度下比热(KJ/Kg·℃)
T1-进入加热器水温(℃)
T2-加热后的水温(℃)
i"-进入加热器在压力P0下的饱和蒸汽热焓(KJ/Kg)

●开式系统蒸汽消耗量表(饱和蒸汽压力为0.4MPa)

SQS- 4 6 8 10 12 16 20 24 32 40 48
额定进水流量D 1 1.2 2.5 4.5 7.0 10 16 25 35 60 105 165
加热温差℃ 20 0.039 0.081 0.146 0.228 0.325 0.520 0.813 1.138 1.951 3.145 5.366
40 0.081 0.188 0.303 0.471 0.672 1.076 1.681 2.353 4.034 7.507 11.092
60 0.125 0.261 0.469 0.730 1.043 1.669 2.609 3.652 6.261 10.952 17.217
80 0.173 0.360 0.649 1.009 1.441 2.306 3.603 5.045 8.649 15.135 23.784
●循环系统蒸汽消耗量t/h
SQS- 4 6 8 10 12 16 20 24 32 40 48
额定进水流量D 1 1.2 2.5 4.5 7.0 10 16 25 35 60 105 165
加热温差℃ 70-95 0.054 0.112 0.201 0.312 0.446 0.714 1.116 1.562 2.678 4.687 7.366
70-110 0.088 0.183 0.330 0.514 0.734 1.174 1.830 2.569 4.404 7.706 12.110
70-130 0.137 0.286 0.454 0.800 1.143 1.829 2.857 4.000 6.857 12.000 18.807

安装使用说明
(一)本设备的使用条件:
1.安全运行条件:进入加热器的蒸汽压力---
SQS-4~SW-24 P0≤1.6MPa, SQS-32~SQS-48 P0≤1.0MPa
2.良好运行条件:
SQS-4~SQS-24 P1+0.05≤P0≤0.6MPa 式中:P0-------蒸汽工作压力 (MPa)
SQS-32~SQS-48 P1+0.05≤P0≤0.35MPa P1-------进水压力 (MPa)
对于SQS-32~SQS-48产品在循环系统中,如果进水压力较高(不能满足 P1+0.05≤P0条件时,加热器应装设在水泵的吸水侧,采用热水循
环泵,使之良好运行。
3、SQS-32~SQS-48,一般应在地面上设支架或去墩,其负载按500Kg考虑,SQS-4~SQS-24,一般装在插墙支架或其它金属支架上。
4、混合器系统中所用的阀门,安装的位置可参照安装图
5、启停:
a..在开式系统中,先开水侧阀门;后开蒸汽阀门;停止运行时,先关蒸汽阀门再关水侧阀门。
b.在循环系统中,一般水的管路阀门是开的,只启、停水泵。因此投入使用时,先启动水泵,后开蒸汽阀门;停止时先关蒸汽阀门,后
停水泵。
6、对于经常停电的热水采暖系统,应在蒸汽管路上设置高温电磁阀。当有电时,电磁阀处于常温位置;当停电时,电磁阀处于关闭
位置,自动截断汽源,保障系统安全。
7、为了防止水进入蒸汽管,故蒸汽管靠近加热器处应装设止回阀。
8、水的压力损失:本加热器装设在循环水泵出口侧,未加入蒸汽时,其压力损失为50KPa;当装在水泵入口侧,未加入蒸汽时,
其压力损失为0.15MPa左右。在加入温差蒸汽后,其压力损失为零。
9、采用过热蒸汽作热源时,为降低噪声,可采取逐级加热(分段加热)的方式或蒸汽减温等办法。
10、开始投入运动时,有轻微的水击现象,但很快即可自行消失。
11、在开式系统中,进水压力P1大于2.0kg/cm2。当热源采用加热蒸汽时,应分段加热。

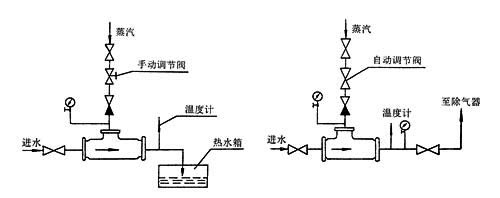

图二 加热生活用水(开式系统) 图三 加热生活用水(开式系统)

(二)运用范围:
  1.用于热水采暖系统中,作加热设备,代替原面式(间接)换水器。(图四和图五)
2.用于浴室加热热水送入水箱,代替热水箱中原高噪声、强振动的蒸汽直接加热方式(花管)。(图二)
3.用于除氧器预热软水(热水除氧)。
(三)安装方式:
本设备采用水平或垂直安装均可。
(四)在以电动泵为循环动力的热水采暖系统中,本混合器安装在水泵进水侧的条件:
  A、混合器出口水温度必须低于水泵入口压力下沸腾的水温,即不能使水泵入口之水汽化;
B、必须低于水泵本身允许的工作温度。
(五)使用系统中必须设置的阀门、仪表及附表。
附表:订配套阀门仪表表
蒸汽侧 进水侧 出水侧
管路阀门仪表使用系统 截止阀 止回阀 电磁阀 压力表 调节阀 截止阀 压力表 温度计 截止阀 压力表 温度计
热水采暖循环系统
浴室用水加热系统
除氧水预热

注:1.“※”为根据具体设计决定是否采用。
2.采暖和除氧是否设自动控制由具体设计提出。
3.上述配套产品,我厂可配套提供。

订货须知

使用单位订货时,须向厂方提供以下资料,以便选择合理的加热器。
1.加热水量(或循环水量)D1 (t/h);
2.饱和蒸汽压力 P0 (MPa);
3.进水压力 P1 (MPa);
4.进水温度 T1 (℃);
5.出水温度 T2 (℃)
