JHF型高粘换热混合器

产品特性
JHF型静态混合器与其他型号的静态混合器不同，它是用管子制作内部单元，所以不仅能提高各种高粘度介质的传热分系数，而且
能在放大以后仍然保持高的比体积传热面积，从而确保了高的比体积传热速度。对于粘度高于3千厘泊的高粘度介质，JHF型的传热分
系数可达200-400W/m2℃，与普通的列管式换热器相比提高4-5倍。用于高粘度介质的加热、冷却、热量回收等过程。JHF型的另一
个突出优点是，整个换热器的每个同一截面处温度分布均匀。它不仅依靠流体从管壳壁到管壳中心的双向流动。使物料温度变得均匀，
而且从内部进行均匀加热（或冷却）。JHF型的这个优点使它用作聚合反应器时，基本上能消除由于温度分布不均匀造成的聚合不均
匀，有利于提高聚合物的质量，对于减少能耗、提高转化率大有好处。

常用规格
可以根据工艺条件和工艺要求设计并制造传热面积100m2以上的JHF型静态混合器，下表给出的是最常用的小型JHF型静态混合器， 与其他型号不同它以传热面积的数值表示其规格。
型　　　号
JHF-1.4
JHF-3
JHF-6
JHF-14
传热体积m2
1.4
3
6
14
设备体积m3
0.022
0.047
0.094
0.22
高粘度介质 接管
DG40或DG50
DG50或DG70
DG70或DG80
DG80或DG100
冷却（或加热）介质接管
G3/4"
G1"
G11/4"
G11/2"
设备长度M
2.6
3.3
4.3
5.6
处理量kg/h
160-2000
280-3200
450-4900
820-8600
适用介质粘度CP
102-107
102-107
102-107
102-107

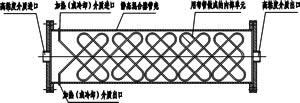

结构示意图
应用举例
　　JHF型静态混合器的工业用途可以分为两类：第一类是用于高粘度介质的换热过程，第二类是用作聚合反应器。
食品工业中油脂的加热和冷却、合纤和塑料工业中熔融树脂的加热和冷却、聚合物溶液的加热和冷却、日化工业中化妆品的加热
和冷却、粘结剂的加热和冷却、石油工业中渣油的加热和冷却、重油的加热和冷却、原油的加热和冷却、熔融沥青的加热和冷却、炸
药工业中乳化炸药的加热和冷却等等都属于第一类的工业用途。
用作聚苯乙烯的聚合反应器、用于苯乙烯丙烯腈共聚物的生产装置、用于丙烯腈丁二烯苯乙烯腈共聚物的生产装置、用作聚酰胺
6的聚合反应器等等都属于第二类的工业用途。

订货须知
　　静态混合器是一种先进的、高效节能的化工单元设备。要使其发挥应有的优良性能，正确设计和选型是关键键。静态混合器的设
计是一项专业性很强、针对性很强的工作，一般情况下我们免费为客户进行设计，也希望用户尽可能详细地提供有关情况。用户难提
供的设计条件，我们也会调用数据库，尽力协助解决。有关情况包括以下几方面：
1.准备用于什么过程？最好能告知有关的工艺情况。
2.所涉及流体的名称和流量？
3.操作温度和操作压力？
4.所涉及流体在操作温度和操作压力下的各种物化数据，包括密度、粘度、界面张力、导热系数等。
5.平衡关系、反应动力学数据等，（或者告知有关的小试验情况和目前的生产情况）。
6.有关的液体是用高位槽还是用泵来输送？高位槽离静态混合器的高度？泵的压头（输出压力）是多少？
7.有关的气体是用风机还是用压缩机来输送？风机或压缩机的压头（输出压力）是多少？
8.静态混合器允许的压力降？
9.希望静态混合物器达到的工艺要求？如用于混合，要求混合的均匀程度？如用于萃取，要求达到的萃取率为多少？
说明：(1)上文中6、7、8条有时要由设计者来决定，即用户需要根据设计结果来选泵或风机。
(2)对于混合的均匀程度如用户提不出指标，一般按不均匀程度系数a×x1/2≤1%来设计。
